Instalando chicote dedicado.

Ir em baixo

Instalando chicote dedicado. Empty Instalando chicote dedicado.

Mensagem por Convidado em Sab Out 31, 2015 2:07 pm

Pessoal, tava de bobeira em casa e resolvi botar a mão na massa e fazer o chicote que comento há muito tempo. Todas as instalações futuras serão feitas através dele. A ideia é não ficar desativando a bateria cada vez que eu for instalar um acessório

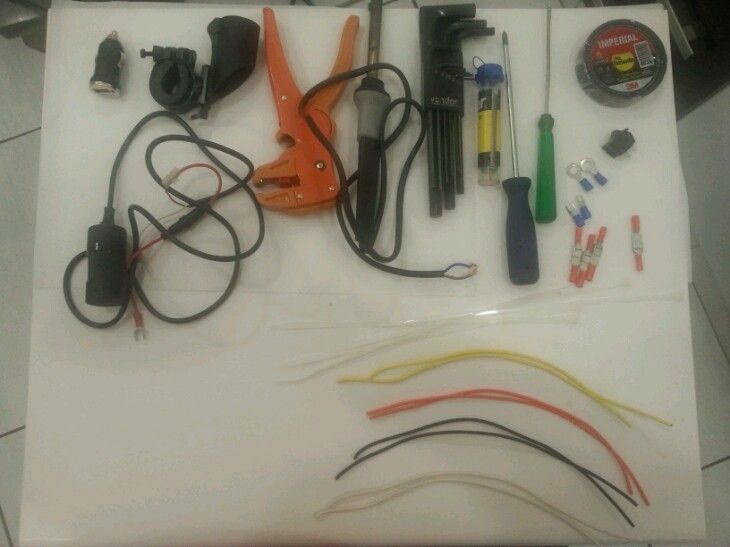

Montei uma bancada de ferramentas com quase tudo que preciso:

Instalando chicote dedicado. 20151031_123124-730x547_zps3zkox5h3

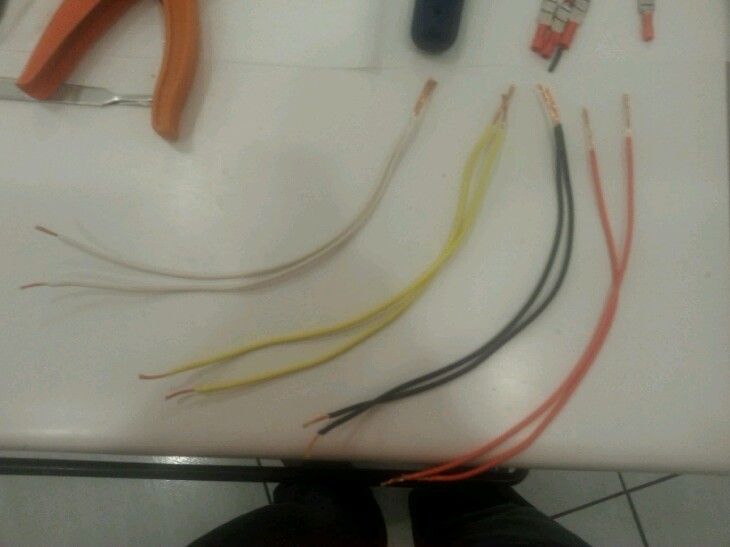

Separei os fios por cor p identificar qual devo parear na hora de instalar o acessório

Instalando chicote dedicado. 20151031_123901-730x547_zpsby3opav9

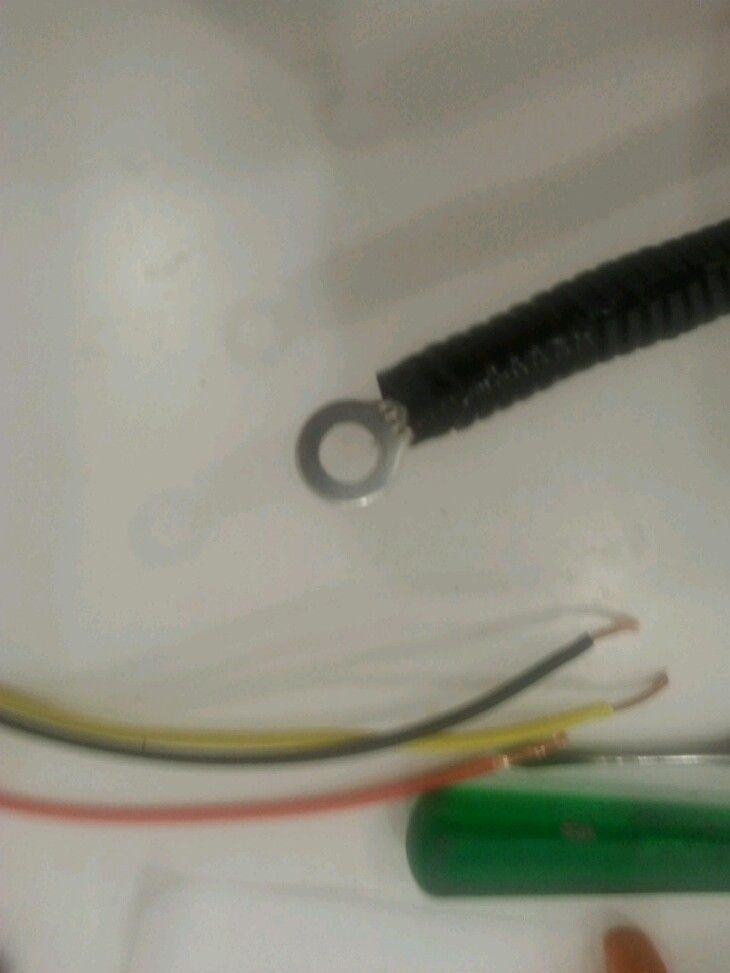

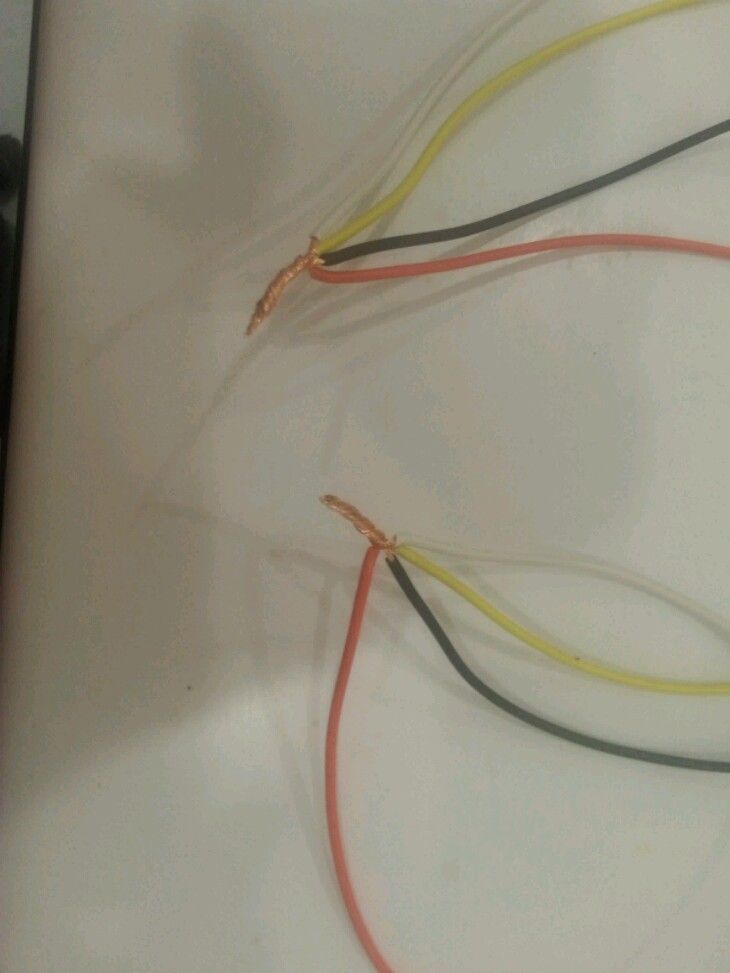

Os fios foram unidos em dois grupos,  um grupo será ligado em cada polo.


Instalando chicote dedicado. 20151031_123951-730x973_zpsy2okoaed

Instalando chicote dedicado. 20151031_124023-730x973_zps8o36qohx

Instalando chicote dedicado. 20151031_125104-730x973_zpsdx6toicm

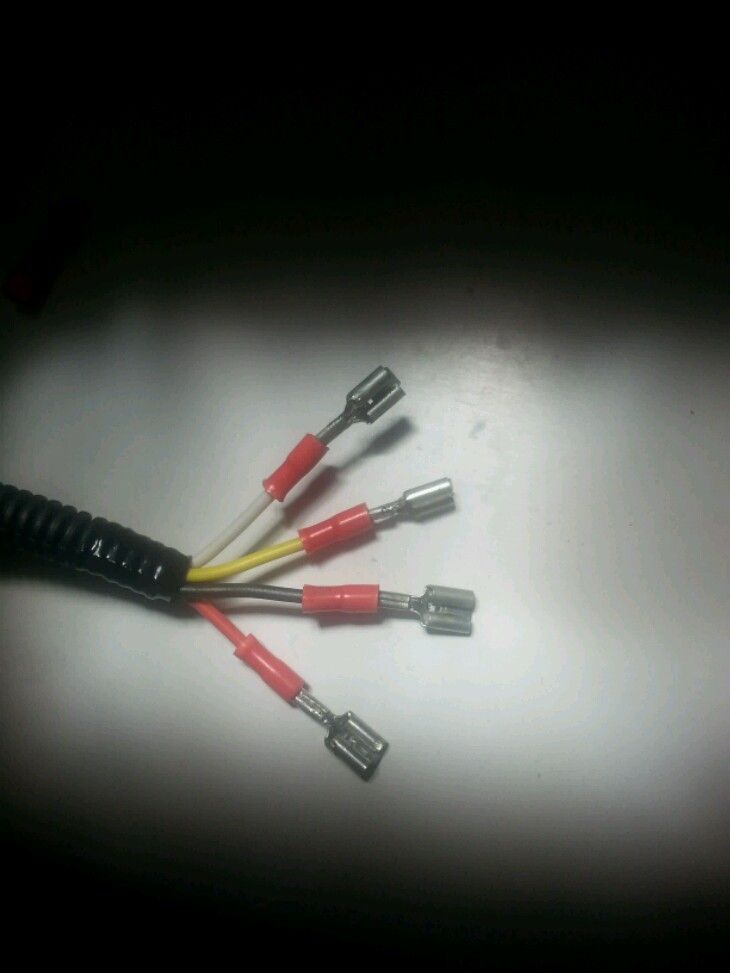

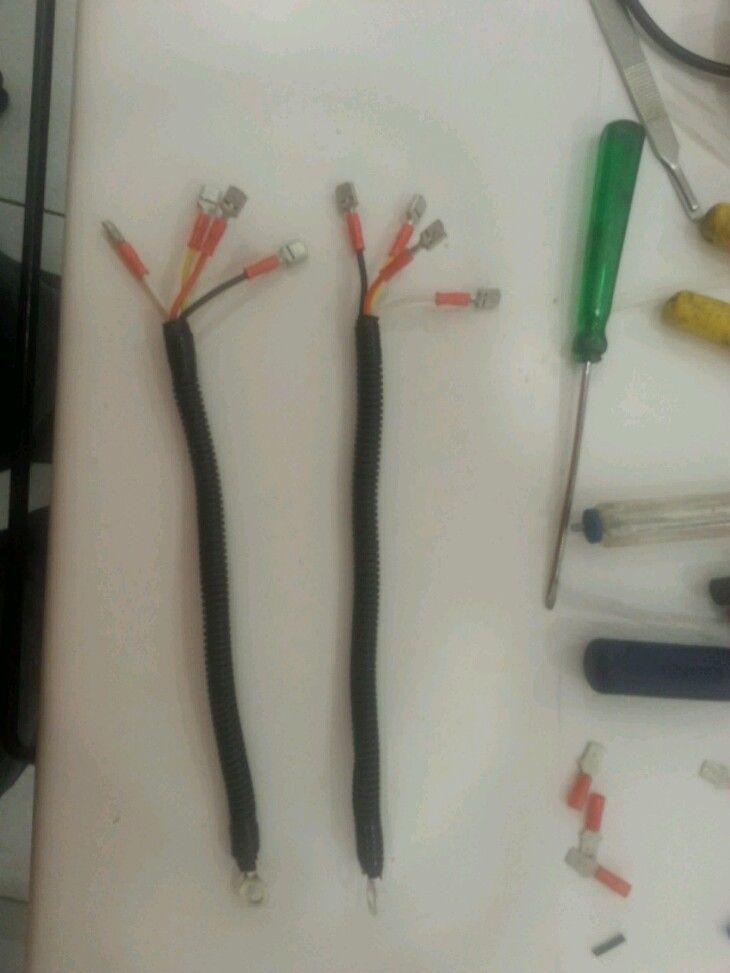

Os terminais foram todos estanhados e o conjunto isolado, formando dois chicotes com quatro cores, facilitando a instalação de acessórios.

Instalando chicote dedicado. 20151031_125919-730x973_zpsobxnrynn
Instalando chicote dedicado. 20151031_131205-730x973_zpscq4o4cp8

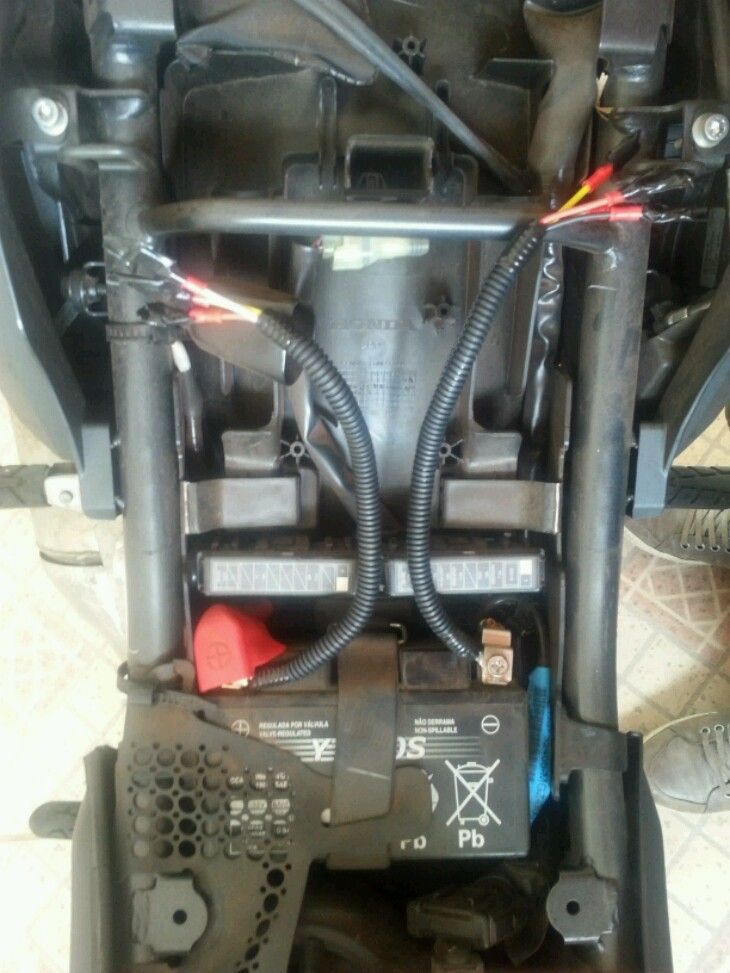

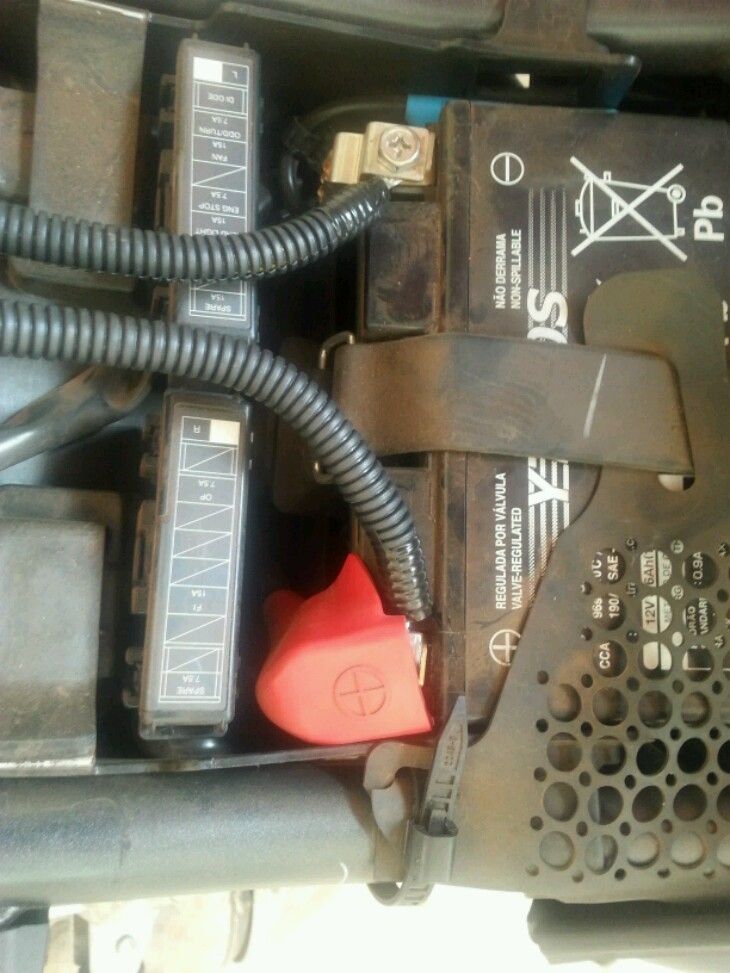

[size=49]Pronto, agora é so instalar na bateria, não sem antes isolar com fita todos os terminais, nao quero minha moto virando uma bola de fogo.[/size]


 Instalando chicote dedicado. 20151031_133634-730x973_zpsmtepttn2

 Instalando chicote dedicado. 20151031_133640-730x973_zpsxb1xuqia

Não reparem na limpeza da bateria, apesar que só o Renato vai entender o que estou falando, hehe
Ah, as fotos ficaram uma merda. O proximo tutorial vou chamar o Ribeiro pra fotografar. Kkkkk
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por JulianZ em Sab Out 31, 2015 11:48 pm

Teles, por segurança recomendo você colocar o chicote do positivo em algum dos fusíveis reservas e não direto na bateria.
avatar
JulianZ
Profissional
Profissional

Mensagens : 1194
Pontos : 1244
Data de inscrição : 02/02/2015
Localização : Mirandópolis SP

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Dom Nov 01, 2015 1:03 am

Julian, a ideia era colocar os fusíveis individuais p cada acessório,  mas vou refazer e instalar no fusivel reserva sim. Valeu a dica.
Abc
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Mateus Grillo em Dom Nov 01, 2015 7:59 am

Massa teles, metendo a mão na massa!!
Chicote bem acabado e seguro...

Uma vez tive que refazer toda parte traseira do chicote da Fazer250, um camundongo que apareceu por aqui começou a pegar a ração no prato dos cachorros e subir pela roda da moto para comer em segurança embaixo do banco... hehehe Um dia a moto entrou em curto, quando abri o banco pra verificar e encontro todo chicote picado e um punhado de ração mordida.. Aquele rato deve ter morrido pensando "Porque fui mexer na moto daquele cara?" hehehe

Segue um modelo de instalação que desenhei seguindo as dicas de um eletricista de uma oficina próxima, mais algumas informações que consegui online na época, fiz essa instalação com olhos de boi em uma Fazer250, vou postar pois pode servir para algo, ou até ser melhorado por quem entende melhor.

O que poderíamos fazer, seria idealizar juntando o conhecimento de todos, alguns mapas elétricos para instalações diretas e indiretas, depois posso ilustrar esses mapas, lembro que na época que pesquisei não encontrei nada muito bom, isso ajuda muito antes de uma instalação.

Abração

Instalando chicote dedicado. Farol_auxiliar


Última edição por Mateus Grillo em Dom Nov 01, 2015 5:03 pm, editado 2 vez(es)
Mateus Grillo
Mateus Grillo
Pleno
Pleno

Mensagens : 706
Pontos : 776
Data de inscrição : 03/02/2015
Idade : 36
Localização : Porto Alegre

Ver perfil do usuário http://www.ageofmotorcycle.com

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Dom Nov 01, 2015 10:47 am

Teles legal só toma cuidado com isso não faça gambiarra tenha certeza q ta TB certo
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Dom Nov 01, 2015 2:10 pm

Valeu Matheus, o próximo vai ser o farol auxiliar, ontem instalei a tomada 12V, como é p o celular nao instalei relé,  somente fusível.  Pode ter ceeteza que o farol vai ser nesse esquema que vc postou.
Daniel, fica tranquilo, gambiarra vai ser o gerador de hidrogênio que vou colocar nela, já tá encomendado. Vai rodar só com água, kkkkkkk
Alguem já viu os vídeos das gambiarras com hidrogênio? ??
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por jorgellp em Seg Nov 09, 2015 3:40 pm

Como assim gerador de hidrogenio???  Pra que serve?
jorgellp
jorgellp
Júnior
Júnior

Mensagens : 10
Pontos : 12
Data de inscrição : 14/08/2015
Localização : Jorge

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Seg Nov 09, 2015 3:57 pm

Entra ni YouTube e busca moto movida a hidrogênio,  conseguiram fazer um aparelho de hidrólise,  que quebra a molecula de agua,  isso mesmo, água, liberando moleculas de hidrogenio e oxigênio,  essa reacao é exotérmica,  resultando em fogo, que instalado no motor a combustao pode potencializar ou até mesmo substituir os combustíveis convencionais ( gasolina ou álcool)  a coisa ainda é muito rudimentar mas a exonomia chega a 50% e ja tem gente conseguindo fazer moto rodar SOMENTE com água,  sem gasolina. Eu nao pretendi fazer isso na mimha moto, falei brincando, mas que é interessante é.  Pra ficar mais revoltado com a industria do petróleo,  proxura também motor de movimento infinito, ou mobimento contínuo,  são imãs devidamente posicionados gerando energia de forma constante.
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Seg Nov 09, 2015 3:58 pm

A noite eu posto alguns links do youtube.
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Seg Nov 09, 2015 4:10 pm

Marcos Teles escreveu:Valeu Matheus, o próximo vai ser o farol auxiliar, ontem instalei a tomada 12V, como é p o celular nao instalei relé,  somente fusível.  Pode ter ceeteza que o farol vai ser nesse esquema que vc postou.
Daniel, fica tranquilo, gambiarra vai ser o gerador de hidrogênio que vou colocar nela, já tá encomendado. Vai rodar só com água, kkkkkkk
Alguem já viu os vídeos das gambiarras com hidrogênio? ??
KKKKK vi esses dias uma matéria no UOL, o cara fez numa NX 200. Nos comentarios os caras desceram a lenha nele dizendo que é picaretagem e que não existe isso que o cara falou que fez. Enfim eu fico quieto não não entendo P..... nenhuma.
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Ter Nov 10, 2015 1:42 am

Olha alguns videos aí pessoal:

https://youtu.be/TdjKiY53zxI

https://youtu.be/zS5kqp4AiwM


Esse aí foram as gambiarras, agora o "Movimento Perpétuo" ou "Movimento Contínuo".
Esse é o futuro da geracao de energia.

https://youtu.be/9UgLm18I5ZI

https://youtu.be/TGGPBcCNfbE

https://youtu.be/UlVDTA3-qUs
Esse último é simplesmente maravilhoso.  Olha aí Oliveira

https://youtu.be/1UcgeBpjEqE

Tai, pura diversao com fundamenros científicos.
Abracos
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por andre v em Ter Nov 10, 2015 6:59 am

Marcos Teles escreveu:Julian, a ideia era colocar os fusíveis individuais p cada acessório,  mas vou refazer e instalar no fusivel reserva sim. Valeu a dica.
Abc
Marcos, sinceramente eu colocaria o fusível independente da caixa de fuziveis original da moto como vc queria fazer antes. Desde o momento que vc colocar a sua fiação por mais perfeita e organizada que ela esteja caso algum acessório que vc instale dê um curto e derreta o fuzivel,  vai danificar a caixa de fusíveis original da moto, com isso vc perde a garantia total da parte elétrica da mesma.
O chicote que vc preparou ficou de primeira qualidade, sou igual a vc, não gosto de fazer "gatilho".
Meus parabéns, serviço profissional.
andre v
andre v
Amador
Amador

Mensagens : 144
Pontos : 148
Data de inscrição : 18/03/2015
Idade : 40
Localização : Rio de Janeiro

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por andre v em Ter Nov 10, 2015 7:03 am

Marcos Teles escreveu:Valeu Matheus, o próximo vai ser o farol auxiliar, ontem instalei a tomada 12V, como é p o celular nao instalei relé,  somente fusível.  Pode ter ceeteza que o farol vai ser nesse esquema que vc postou.
Daniel, fica tranquilo, gambiarra vai ser o gerador de hidrogênio que vou colocar nela, já tá encomendado. Vai rodar só com água, kkkkkkk
Alguem já viu os vídeos das gambiarras com hidrogênio? ??
Hahahahaha....me passa o contato que eu tb quero minha motocicleta movida a água. Rindo muito aqui....
andre v
andre v
Amador
Amador

Mensagens : 144
Pontos : 148
Data de inscrição : 18/03/2015
Idade : 40
Localização : Rio de Janeiro

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Ter Nov 10, 2015 1:53 pm

Eu acabei deixando como está p colocar os fusíveis individualmente, isolando acessório por acessorio, a tomada 12Vja foi instalada com um fusivel próprio p ela, so nao coloquei chave ou relé,  pois a tomada é inativa qdo nao está sendo utilizada, a proxima instalacao serao os farois auxiliares. Eu mesmo vou fazer, os mecanicos supervalorizam o trabalho e não o fazem a contento. Eu etanhei todos os terminais dos chicotes, isolei um por um, prendi o chicote da tomada em varios pontos, o mecanico passa o fio e pronto. Prefiro fazer eu mesmo
avatar
Convidado
Convidado


Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por andre v em Ter Nov 10, 2015 2:01 pm

Eu que faço tudo nas minhas motos tb....
andre v
andre v
Amador
Amador

Mensagens : 144
Pontos : 148
Data de inscrição : 18/03/2015
Idade : 40
Localização : Rio de Janeiro

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Pardal em Ter Dez 01, 2015 9:47 pm

Pessoal, alguém já chegou a usar esses plugs opcionais das 500?
Link: https://www.youtube.com/watch?v=vXFUNtY0-X8



Se eles forem um "pós-chave", vai ser ótimo para fazer as ligações no relé.
Analisando o esquema elétrico da moto, notei que possuem um fuzível de 7,5A.


Fórum dos caras com algumas fotos e dicas:
http://www.cb500x.com/index.php/topic,2538.msg26502.html#msg26502

Outro link:
http://easternbeaver.com/Main/Elec__Products/Connectors/R-R_Connectors/MP280_Help/mp280_help.html
Pardal
Pardal
Amador
Amador

Mensagens : 189
Pontos : 199
Data de inscrição : 17/11/2015
Idade : 37
Localização : Curitiba/PR

Ver perfil do usuário http://pardalnaestrada.blogspot.com.br

Voltar ao Topo Ir em baixo

Instalando chicote dedicado. Empty Re: Instalando chicote dedicado.

Mensagem por Convidado em Ter Dez 01, 2015 10:14 pm

Pardal, eu fico mais tranquilo nao usando esses chicotes que a honda colocou, pois se uma coisa dessa queimar tua garantia foi pro beleleu.
Eu fiz o chicote extra p nao descascar um fio swquer do chicote original.

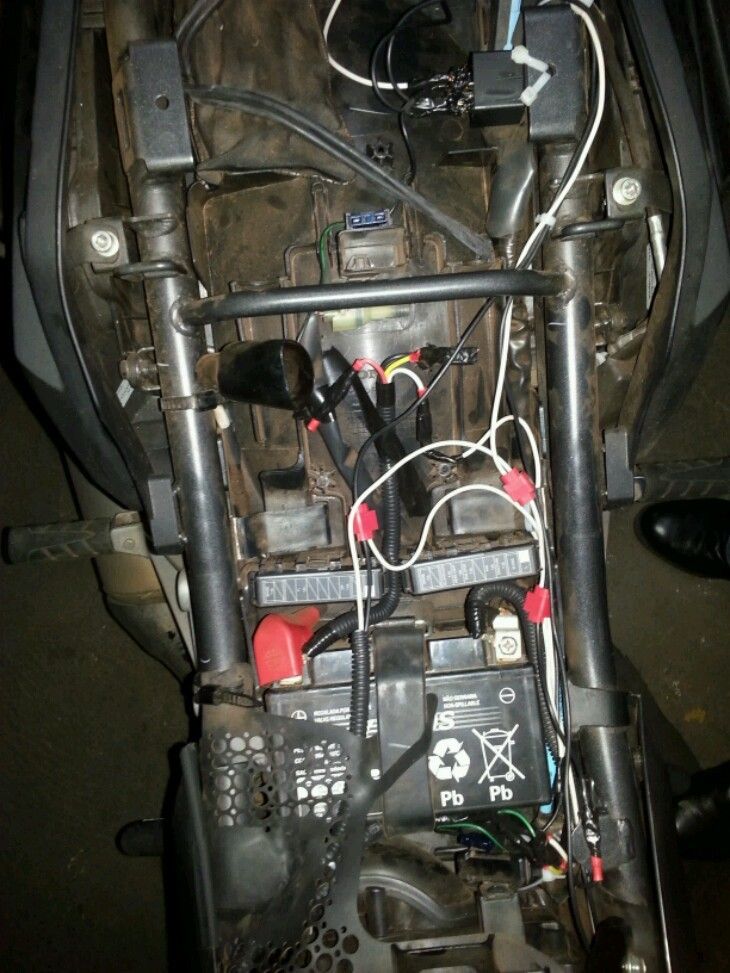

Essa é a instalação dos farois auxiliares.

Instalando chicote dedicado. 20151125_195408-730x973_zpsnfgazbeg
